西湖台式钻床主轴工艺分析

发布时间:2015-09-09 15:38:28

1、台式钻床主轴工艺分析:
产品名称:台式钻床主轴 通空X6132卧式铣床主轴的零件图工艺分析,来确定零件加工的内容、加工要求,初步确定各个加工结构的加工方法。
2、确定台式钻床主轴的加工内容:
(1)尺寸为9.8±0.05,φ。
(2)5-0.008的左右两端面 6-0.012,φ5.9-0.1,φ5-0.008各外圆 -0.004 0 0 0。
(3)大头部分为6.4,6.2,及M6内螺纹孔。
(4)宽为4的圆柱定位销。
(5)M6系列螺纹。
(6)30o±5’锥角。
(7)内孔及两端A4中心孔。
3、确定台钻主轴的加工要求:
(1)垂直于φ6-0.012外圆轴线的任意正截面上,该圆必须位于半径-0.004差为公差值0.002的两个同心圆之内。
(2)两支承轴颈φ6-0.012的轴线必须位于直径为公差值0.006,且-0.004与公共基准轴线同轴的圆柱面内。

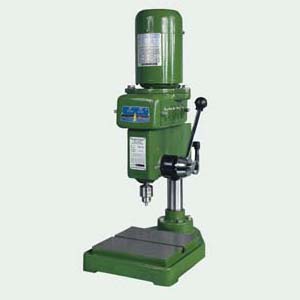

西湖台钻

(3)30o±5’锥角和φ6.2-0-0.007 内孔的轴线,必须位于直径为公差值0.01,且与A,B公共基准轴线同轴的圆柱面内。
(4)当令箭绕A,B公共基准轴线作无轴向移动回转时,在φ6-0.012外圆左-0.004端面上最外缘一点测量的轴向跳动量不得大于公差值0.005。
(5)长度165处高频淬火,HRC48。
(6)主轴材料为常用合金调制钢。
4、确定台式钻床主轴各结构的加工方法:
(1)尺寸为9.8±0.05,φ半精车 → 磨削的方案。
6-0.012,φ5.9-0.1,φ5-0.008的外圆选择粗车 → -0.004 0 0。
(2)平面类可用车削好的方法。
(3)M6系列螺纹,可用车螺纹的方法。
(4)钻孔φ6.4,镗好大头部分孔及车好30o±5’锥角。
另外,在加工表面的形位公差的要求上,在加工时要根据定位基准来保证。
